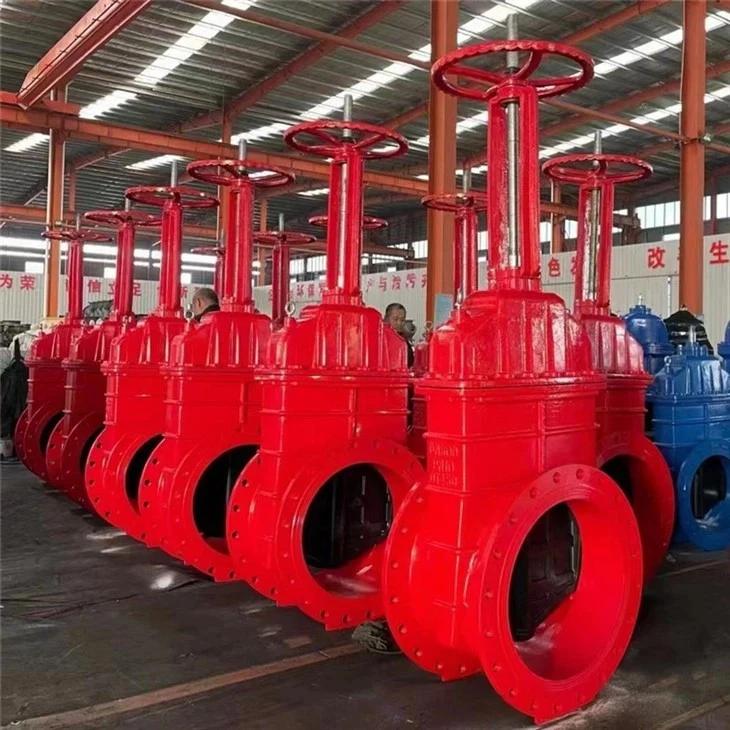

Klinasti zaporni ventil
Vaš profesionalni proizvajalec klinastih zapornih ventilov!
Tianjin Liangfa Technology Co., Ltd. se nahaja v mestu Tianjin. Je obsežno podjetje za proizvodnjo ventilov, ki združuje raziskave in razvoj, proizvodnjo in prodajo.
Zakaj izbrati nas
Stroga kontrola proizvodnje
Naši izdelki so izdelani po zelo visokih standardih. Izdelki so opravili mednarodni certifikat sistema vodenja kakovosti ISO9001: 2000, certifikat sistema vodenja okolja ISO 14001: 2004 in certifikat sistema vodenja varnosti in zdravja pri delu GB/T 28001-2001.
Popolna podpora
Imeti vse vrste odlične velike in srednje velike glavne proizvodne opreme ter glavne inšpekcijske in preskusne opreme in instrumentov. Da zagotovimo, da ne boste imeli pomislekov, nudimo celovite tehnične storitve, vključno s predprodajo, proizvodnjo in poprodajno oskrbo.
Bogate izkušnje
Ker že več kot 20 let globoko orjemo industrijo ventilov, smo predani strogemu nadzoru kakovosti in pozornim servisom za stranke, naše izkušeno osebje pa je vedno na voljo za pogovor o vaših zahtevah in zagotavljanje popolnega zadovoljstva strank.
Širok nabor izdelkov
Naše podjetje ponuja obsežen izbor ventilov. Naš izdelek vključuje dušilne lopute, visokotemperaturne in visokotlačne ventile, zaporne ventile, protipovratne ventile, krožne ventile, regulacijske ventile, krogelne ventile, ventile za dovod vode in drenažo, ladijske ventile, ventile API in več, ki obravnavajo različne kontrole pretoka tekočine potrebe.
Zaporni ventil z gumijastim klinom
Zasun z gumijastim klinom je zaradi zanesljivega in učinkovitega delovanja pomemben sestavni del različnih industrij. Z gumijastimi klinastimi vratci, ki so zaradi tesnjenja stisnjeni proti sedežu ventila, ti ventili nudijo natančen nadzor nad pretokom tekočin, plinov in drugih materialov.
Zaporni ventil Ci je visoko učinkovit ventil, ki se uporablja za nadzor pretoka tekočin skozi cevovode. Je zanesljiv in trpežen ventil, ki lahko prenese visok tlak in temperaturo. Ventil je zasnovan z napredno tehnologijo, ki zagotavlja učinkovito delovanje in minimalno vzdrževanje.
Gumijasti ventili so odlična izbira za industrijsko uporabo, kjer so vzdržljivost, zanesljivost in stroškovna učinkovitost ključni dejavniki. Ti ventili so zasnovani tako, da zagotavljajo odlične zmožnosti nadzora pretoka, hkrati pa nudijo nizke zahteve glede vzdrževanja in dolgo življenjsko dobo.
Zaporni ventil iz nodularne litine
Zaporni ventil iz nodularne litine je zelo vzdržljiv in vsestranski ventil, ki se pogosto uporablja v različnih vrstah industrijskih in komercialnih okolij. Ta vrsta ventila je znana po svoji odlični odpornosti proti koroziji, mehanskim udarcem in obrabi, zaradi česar je priljubljena izbira med inženirji in izvajalci za različne aplikacije.
Zaporni ventil z dvojno prirobnico
Zaporni ventili z dvojno prirobnico se pogosto uporabljajo v različnih panogah, kot so nafta in plin, obdelava vode in kemična predelovalna industrija. Ti ventili so zelo učinkoviti pri nadzoru pretoka tekočin skozi cevovode. Zasnovani so tako, da prenesejo visok pritisk in ekstremne temperature, zaradi česar so idealni za vrsto industrijskih aplikacij.
Protihrupni ventil se nanaša na ventil, ki samodejno odpre in zapre disk ventila glede na sam pretok medija, ki se uporablja za preprečevanje povratnega toka medija. Znan je tudi kot protipovratni ventil, enosmerni ventil, dušilni povratni ventil, povratni ventil in protitlačni ventil.
Zaporni ventil iz litega železa
Zaporni ventili iz litega železa so bistveni sestavni deli, ki se pogosto uporabljajo v različnih industrijskih aplikacijah. So zelo vzdržljivi in imajo odlično odpornost proti obrabi, koroziji in temperaturnim spremembam. Ti ventili so zasnovani za nadzor pretoka tekočin in plinov in so znani po svojem zanesljivem in neprepustnem delovanju.
Strukturni diagram metuljastih povratnih ventilov je zelo preprost, v primerjavi z drugimi povratnimi ventili pa je tudi njihova strukturna dolžina zelo kratka. Nepovratni ventil z metuljem, znan tudi kot povratni ventil z metuljem, je povezan v obliki rezin. Plošča ventila je sestavljena iz dveh polkrožnih metuljastih plošč, ki sta povezani s steblom ventila in prisilno ponastavljeni z vzmetmi.
Metuljasti ventil iz nerjavečega jekla
Metuljasta loputa iz nerjavečega jekla je bistvena komponenta v različnih industrijskih aplikacijah. Izdelan je iz visokokakovostnega nerjavečega jekla, zato je zelo vzdržljiv in odporen proti koroziji, zaradi česar je primeren za uporabo v težkih okoljih. Ta ventil je zasnovan za uravnavanje in nadzor pretoka tekočin, plinov in drugih materialov, kar zagotavlja, da procesi potekajo gladko in učinkovito.
Klinasti zaporni ventil je vrsta ventila, ki se uporablja kot zapiralna naprava v cevovodu. Imenuje se "klinasti" ventil, ker kot zapiralni element uporablja klinasta vrata. Vrata so običajno izdelana iz kovine in so oblikovana tako, da se tesno prilegajo med dvema vzporednima sedežema v telesu ventila. Ko so vrata popolnoma odprta, se umaknejo v telo ventila, kar omogoča neomejen pretok skozi ventil. Za zapiranje ventila se vrata potisnejo navzdol med sedeže, kar ustvari tesno tesnilo in blokira pretok. Klinasti zaporni ventili se običajno uporabljajo v aplikacijah, kjer je potrebna tesna zapora, kot so naftovodi in plinovodi, čistilne naprave, elektrarne in različni industrijski procesi. Znani so po svoji robustni konstrukciji, zmožnostih visokega tlaka in sposobnosti ravnanja s širokim spektrom tekočin.
Značilnosti klinastega zapornega ventila
Kompaktna zasnova:Klinasti zasun ima preprosto in kompaktno strukturo, njegova odlična togost pa zagotavlja stabilno delovanje ventila v visokotlačnih okoljih. Zasnova kanala je gladka in učinkovito zmanjšuje upor tekočine.
Odlična togost:Klinasti zasuni izkazujejo odlično togost, kar omogoča stabilno delovanje v visokotlačnih in visokotemperaturnih okoljih, odporne na deformacije in poškodbe, zagotavljajo tesnjenje in varnost delovanja.
Gladek pretok:Zasnova notranjega prehoda ventila je poenostavljena, kar zmanjšuje upor tekočine in izgubo tlaka, povečuje učinkovitost pretoka cevovodnih sistemov in zmanjšuje porabo energije.
Materiali tesnilne površine:Klinasti zasuni zagotavljajo različne načine vožnje, kot so ročni, pnevmatski, električni in zobniški menjalnik, da ustrezajo različnim priložnostim in potrebam. Ne glede na to, ali gre za ročno upravljanje na mestu, daljinsko samodejno upravljanje ali priložnosti, ki zahtevajo natančno nastavitev, lahko najdete primeren način vožnje.
Več strukturnih oblik:Klinasti ventili imajo različne strukturne oblike, kot so elastična klinasta enojna vratca in toga klinasta enojna vratca. Te različne strukturne oblike omogočajo, da se ventil prilagodi različnim zahtevam glede delovnega tlaka in pretoka. Ne glede na to, ali gre za visok tlak in velik pretok ali nizek tlak in majhen pretok, lahko najdete ustrezno strukturno obliko za doseganje optimalne učinkovitosti.
Vrste klinastih vratnih ventilov
Enoklinasti zaporni ventili z dvižnim steblom
En konec stebla ventila enoslojnega ventila s klinom z dvigajočim se steblom ima trapezoiden prenosni navoj, steblo ventila in zasun pa sta skupaj obešena skozi režo v obliki črke T. Matica stebla ventila je pritrjena na zgornjem delu pokrova ventila, ročno kolo pa je nameščeno zunaj matice stebla ventila. Ko se ročno kolo vrti v nasprotni smeri urinega kazalca, steblo ventila požene zaporno ploščo navzgor in ventil se odpre; ko se ročno kolo vrti v smeri urinega kazalca, se steblo ventila spusti, sčasoma zagozdi zaporno ploščo in ventil se zapre.
Zasuni z enojnim klinom brez dvižnega stebla
V sredini klinastega zapornika enosmernega ventila s skritim zagozdnim steblom je skoznja luknja. Vodilni utori na obeh straneh netesnilne površine sodelujejo z vodilnimi rebri na telesu ventila in tvorijo vodilno napravo. Utor na zgornjem delu vratne plošče je opremljen z matico stebla ventila s trapeznim navojem, ki tvori prenosni par s trapeznim navojem na spodnjem koncu stebla ventila in se upravlja z ročnim kolesom, nameščenim na vrhu stebla ventila.
Odzračevalni zaporni ventil
Klinasti visokotemperaturni odzračevalni zaporni ventil je ustvarjen na osnovi navadnega klinastega enojnega zapornega ventila. Ohišju ventila in pokrovu ventila je dodana čistilna naprava. Visokotlačna voda ali para se vbrizga skozi čistilno napravo, da se prepreči koksanje in zrnati delci. Cevovodi in ventili medija se očistijo in izperejo, da se doseže odstranitev nečistoč v cevovodih in ventilih, kar ima prednosti udobja, prihranka časa itd., In učinkovito podaljša življenjsko dobo sistema. Primeren je za uporabo kot odpiralna in zapiralna naprava na cevovodih, ki vsebujejo vodo, paro, dimne pline, olje, meglo, prah, granule in druge medije. Posebej je primeren za transport nafte in enote za katalitski kreking v petrokemični industriji za odpiranje, zapiranje in čiščenje cevovoda.
Komponente klinastega zapornega ventila
Telo
Telo klinastega vratnega ventila je glavni del ventila. Zunanje ohišje vsebuje vse ostale dele ventila. Telo je običajno izdelano iz litega železa, brona ali nerjavečega jekla. Zasnovan je tako, da prenese visoke pritiske in temperature in je običajno pritrjen na cevovod z vijaki ali prirobnico.
Sedež
Sedež je del ventila, ki zagotavlja tesnjenje med vrati in telesom ventila. Sedež je običajno izdelan iz prožnega materiala, kot je guma ali teflon. Sedež je zasnovan tako, da zagotavlja tesno tesnjenje, ko so vrata v zaprtem položaju.
Steblo ventila
Steblo ventila je drog, ki povezuje vrata z aktuatorjem. Steblo ventila je običajno izdelano iz nerjavečega jekla in ima navoj na dnu za povezavo z vrati. Zgornji del stebla ventila se razteza skozi pokrov motorja za povezavo z aktuatorjem.
Pokrov motorja
Pokrov motorja je pokrov, ki je nameščen na vrhu ohišja, da zapre steblo ventila in tesnilno tesnilo. Pokrov motorja je običajno privit na karoserijo in ga je mogoče odstraniti za dostop do stebla ventila. Pokrov motorja je zasnovan tako, da prenese visoke pritiske in temperature.
Klinasta vrata
Klinasta zapornica je osrednja komponenta klinaste zapornice. Je klinaste oblike in je zasnovan tako, da se dviga in spušča navpično v ohišju ventila za nadzor pretoka tekočine. Vrata so običajno izdelana iz materialov, ki so odporni proti obrabi in koroziji, kar zagotavlja stabilnost in zanesljivost pri dolgotrajni uporabi.
Pogon
Aktuator je mehanizem, ki se uporablja za dvigovanje ali spuščanje vrat. Obstajata dve vrsti aktuatorjev, ki se običajno uporabljajo z zapornimi ventili: ročni in avtomatizirani. Ročni aktuatorji so običajno ročno vodena kolesa ali ročice, medtem ko so avtomatizirani aktuatorji običajno električni ali hidravlični motorji.
Elastični klinasti ventil v primerjavi s togim klinastim ventilom
Elastični klin
Značilnost elastičnega klina je njegova enostavna struktura, zanesljivo tesnjenje in težava pri zagozditvi ob spremembi temperature medija. Zahteve glede natančnosti obdelave za kot klina so relativno nizke. Pri zapornih ventilih, ki uporabljajo elastične klinaste plošče, zapiralni moment ne sme biti prevelik, da se prepreči prekoračitev območja elastične deformacije klina. Zato mora biti ventil opremljen z omejevalnim mehanizmom za nadzor giba klina.
Elastična zaporna klinasta struktura je primerna za zasune srednjega in majhnega kalibra različnih tlakov in temperatur. Medij ne sme vsebovati preveč trdnih delcev, da se ti ne bi nabirali v obročastem utoru klina in vplivali na njegovo sposobnost elastične deformacije.
Togi klin
Togi klin je trdna struktura iz enega kosa, ki ne more kompenzirati sprememb v poravnavi sedeža ventila, ki jih povzročijo obremenitve cevovoda ali toplotna nihanja. Natančnost obdelave polovičnega kota klina na obeh straneh tesnilne površine je zelo visoka, kar otežuje izdelavo in vzdrževanje. Med delovanjem so tesnilni pari nagnjeni k obrabi in zagozdi se zlahka zagozdi ob spremembi temperature.
Klinasti togi zaporni ventili veljajo za najbolj ekonomične, na splošno primerne za nizke tlake in temperaturne pogoje, skoraj vsi majhni zaporni ventili do DN50 (NPS2) uporabljajo klinaste toge zaporne plošče.
Uporaba klinastega zapornega ventila
Industrija nafte in plina
Klinasti zaporni ventili se obširno uporabljajo v naftni in plinski industriji zaradi svoje sposobnosti ravnanja s tekočinami pod visokim pritiskom in visoko temperaturo. Običajno se uporabljajo v cevovodih, rafinerijah in naftnih ploščadih. Klinasti zaporni ventili imajo prednost pred drugimi tipi ventilov zaradi svojih vrhunskih tesnilnih sposobnosti, kar je bistveno za preprečevanje puščanja v nevarnih in visokotlačnih okoljih.
Čistilne naprave
Klinasti zaporni ventili se uporabljajo v čistilnih napravah za nadzor pretoka vode skozi cevovode. Uporabljajo se tudi v čistilnih napravah za nadzor pretoka odpadne vode. Zaporni ventili, ki se uporabljajo v čistilnih napravah, so pogosto izdelani iz materialov, ki so odporni proti koroziji in eroziji.
Močna generacija
Klinasti zasuni se uporabljajo v objektih za proizvodnjo električne energije, kot so jedrske elektrarne, termoelektrarne in hidroelektrarne. Uporabljajo se za nadzor pretoka vode, pare in drugih plinov in tekočin skozi različne sisteme, ki proizvajajo električno energijo.
Kemična industrija
Klinasti zaporni ventili se uporabljajo v kemičnih predelovalnih obratih zaradi njihove sposobnosti ravnanja z jedkimi in abrazivnimi kemikalijami. Zagotavljajo zanesljiv in varen način za nadzor pretoka teh materialov skozi cevovode, reaktorje in drugo procesno opremo.
Preverite puščanje
Redno pregledujte ohišje ventila, uvodnico in steblo glede morebitnih znakov puščanja. Puščanje lahko povzroči okvaro ventila in povzroči resnejše težave. Če opazite puščanje, zategnite tesnilo ventila ali ga po potrebi zamenjajte.
Namažite ventil
Zaporni ventili imajo naležne površine, ki jih je treba redno mazati. Nanesite mazivo na drog in tesnilno tesnilo, da zagotovite nemoteno odpiranje in zapiranje ventila. Izogibajte se pretiranemu mazanju, saj lahko to povzroči, da je ventil preveč tesen ali povzroči izpihovanje tesnila.
Čiste komponente
Umazanija in ostanki se lahko sčasoma naberejo na komponentah ventila in povzročijo njihovo nepravilno delovanje. Redno čistite ohišje ventila, vrata in steblo, da odstranite vso umazanijo ali ostanke, ki so se nabrali. Uporabite neabrazivno čistilo, ki ne bo poškodovalo ventila.
Testirajte ventil
Ventil, ki se ne odpre ali zapre pravilno, lahko povzroči uhajanje tekočin ali plinov, kar povzroči poškodbe ali poškodbe. Ventil redno preverjajte, da zagotovite pravilno delovanje. Večkrat odprite in zaprite ventil ter poslušajte morebitne nenavadne zvoke.
Poskrbite za pravilno namestitev
Za pravilno delovanje morajo biti zaporni ventili pravilno nameščeni. Sledite navodilom in zagotovite, da je ventil nameščen v pravilni smeri. Nepravilna namestitev lahko povzroči okvaro ventila ali puščanje.
Certifikati
Naša tovarna
Podjetje zavzema skupno površino več kot 3,000 kvadratnih metrov. Obstaja več kot 50 zaposlenih in vse vrste odlične velike in srednje velike glavne proizvodne opreme ter glavne inšpekcijske in preskusne opreme in instrumentov.
Končni vodnik s pogostimi vprašanji o klinastem zasunnem ventilu
V: Kaj je klinasti zaporni ventil?
V: Kakšne so prednosti klinastih zapornih ventilov?
V: Ali so klinasti zasuni primerni za visokotlačne aplikacije?
V: Ali se klinasti ventili lahko uporabljajo za tekočine in pline?
V: Kakšne so omejitve klinastih zapornih ventilov?
V: Ali so klinasti ventili primerni za dušenje pretoka?
V: Iz katerih materialov so običajno izdelani klinasti ventili?
V: Kakšen je tesnilni mehanizem klinastih zapornih ventilov?
V: Ali lahko klinasti zasuni zagotavljajo dvosmerni nadzor pretoka?
V: Ali so klinasti zasuni primerni za abrazivne tekočine?
V: Kako vzdržujete klinasti zaporni ventil?
V: Ali je mogoče klinaste zasune popraviti, če začnejo puščati?
V: Kakšno je tipično delovno temperaturno območje za klinaste zasunke?
V: Kakšen je tipični nazivni tlak za klinaste zasunke?
V: Ali so klinasti zasuni primerni za podzemno uporabo?
V: Ali je mogoče ventile s klinastimi zapornicami avtomatizirati?
V: Kakšna je tipična življenjska doba klinastega ventila?
V: Ali je mogoče klinaste zasune uporabiti pri visokotemperaturnih aplikacijah?
V: Ali so klinasti zasuni primerni za aplikacije z visoko viskoznimi tekočinami?
V: Kako izberem pravi klinasti zaporni ventil za svojo aplikacijo?
