Metuljna loputa tipa lug
Tianjin Liangfa Technology Co., Ltd. je veliko-podjetje za proizvodnjo ventilov, ki združuje raziskave in razvoj, proizvodnjo in prodajo. Glavni proizvodi vključujejo metuljne ventile, visokotemperaturne in visokotlačne ventile, zaporne ventile, nepovratne ventile, krogelne ventile, regulacijske ventile, krogelne ventile, ventile za dovod vode in odvodnjavanje, ladijske ventile, API ventile in druge serije.
Zakaj izbrati nas
Profesionalna ekipa
Imamo strokovno ekipo, ki je seznanjena z zmogljivostjo izdelka, lahko pravočasno razume potrebe strank in lahko v celoti prikaže prednosti izdelka. Opremljeni smo s strokovnim-osebjem poprodajne službe, ki zagotavlja, da se na zahteve uporabnikov odzovemo v 24 urah in ponudimo praktične rešitve.
Naši certifikati
Naši izdelki so prejeli mednarodni certifikat sistema vodenja kakovosti ISO9001:2000, certifikat sistema vodenja okolja ISO14001:2004 in certifikat sistema vodenja varnosti in zdravja pri delu GB/T28001-2001.
Proizvodna oprema
Imamo vse vrste sofisticirane velike in srednje-velike glavne proizvodne opreme ter glavne opreme in instrumentov za pregledovanje in testiranje.
Enostavnejša namestitev v več situacijah:Ventil z ušesom ima v ohišju luknje z navojem, ki omogočajo privijanje neposredno na prirobnice na obeh straneh cevovoda. To daje večjo prilagodljivost med namestitvijo in vzdrževanjem, saj ga je mogoče namestiti med dve prirobnici, ne da bi potrebovali dodatno zunanjo podporo.
Lahko se odstrani brez prekinitve sistema:V primeru vzdrževanja ali zamenjave je mogoče ventil z ušesom odstraniti in zamenjati, ne da bi morali razstaviti celoten cevovodni sistem. Prirobnični priključki držijo ventil na mestu, tako da ni treba odstraniti ali prekiniti sosednjega cevovoda.
Večja mehanska trdnost:Zaradi navojnih ušes ta tip ventila na splošno zagotavlja boljšo mehansko trdnost, zaradi česar je bolj primeren za aplikacije z visokim-tlakom ali večjim{1}}premerom.
Več vsestranskosti:Uporablja se lahko tako za aplikacije na koncu--linije kot srednje-linije, kar ponuja večjo vsestranskost pri lokacijah namestitve.
Dimenzije lopute z ušesi
| DN50 (2 palca) | 140 mm (5,51 palca) x 140 mm (5,51 palca) |
| DN65 (2,5 palca) | 170 mm (6,69 palca) x 170 mm (6,69 palca) |
| DN80 (3 palcev) | 200 mm (7,87 palca) x 200 mm (7,87 palca) |
| DN100 (4 palcev) | 240 mm (9,45 palca) x 240 mm (9,45 palca) |
| DN125 (5 palcev) | 300 mm (11,81 palca) x 300 mm (11,81 palca) |
| DN150 (6 palcev) | 360 mm (14,17 palca) x 360 mm (14,17 palca) |
| DN200 (8 palcev) | 420 mm (16,54 palca) x 420 mm (16,54 palca) |
Vrste metuljastih ventilov
Metuljasti ventil s koncentričnim ušesom
Ta tip ima disk s steblom, nameščenim na sredini, kar zagotavlja simetrične karakteristike pretoka, ki so idealne za splošne namene, ki zahtevajo enakomerno tesnjenje.
Metuljasti ventil z dvojnim zamikom
Postavitev zamaknjenega stebla nekoliko stran-od središča diska poveča njegove tesnilne sposobnosti in hkrati zmanjša trenje med delovanjem, zato je primeren za uporabo pri visokem tlaku in visoki temperaturi.
Metuljasti ventil s trojnim zamikom
Ta ventil ima premaknjeno in nagnjeno steblo, kar zmanjšuje obrabo in trenje ter zagotavlja tesnejši zapor-in daljšo življenjsko dobo. Široko se uporablja v zahtevnih panogah, kot so nafta in plin, kemični in petrokemični sektorji.
Visoko zmogljiv loputni ventil
Ti ventili so zasnovani za vrhunske vidike tlaka, temperature in tesnjenja, ki imajo pogosto dodatne napredne lastnosti, kot so kovinski sedeži, protipožarna konstrukcija in dolga življenjska doba.
Odporen-metuljasti ventil s sedežem
Uporablja mehak elastomerni sedež, zato zagotavlja izjemno tesnjenje z minimalnim navorom med delovanjem, kar je zelo primerno za uporabo pri nizkem-tlaku ali nizki-temperaturi, kjer tesen zapor-ni ključnega pomena.
Metuljasti-ventil s kovinskim ušesom
Ti ventili imajo kovinske sedeže in lahko delujejo v okoljih z visokim-tlakom in visoko-temperaturo ter nudijo odlično odpornost proti obrabi, odpornost proti koroziji in tesno zapiranje-z podaljšano življenjsko dobo.
Dvosmerni loputni ventil
Ti tipi ventilov, zasnovani za delovanje v obeh smereh pretoka, zagotavljajo prilagodljivost pri namestitvi in delovanju, ki ustreza situacijam, ko je tok mogoče obrniti nazaj.
Kombinirani metuljasti-zaporni ventil
Ti ventili združujejo značilnosti zasnove rezin z ušesom za namestitev med prirobnice ali neposredno na prirobnice cevovodov, kar omogoča njihovo uporabo v različnih cevovodnih sistemih na podlagi zahtevane enostavnosti namestitve.
Standardi oblikovanja in testiranja metuljastega ventila
|
Standard oblikovanja |
Standard BS 5155 / API 609 / AWWA C 504 |
|
Standard za pregled in testiranje |
BS EN 12266 - I (BS 6755-I) / API 598 / ISO 5208 |
|
Razdalja med prirobnicami |
V skladu z ANSI B 16.10 / BS 5155 / API 609 |
|
Končaj povezavo |
Tip rezin, ki ustreza med dvema prirobnicama |
|
|
ANSI B 16.5, razred 150/300/600 |
|
|
Tabela BS 10 D / E / F / H |
|
|
PN 6 / PN 10 / PN 16 / PN 25 / PN 40 / PN 64 |
|
|
Standard DIN / Standard JIS / Standard IS |
|
Razpon velikosti proizvodnje |
2" (DN50) do 18" (DN 450)1 |
|
Ocena tlaka ventila1 |
150# / 300# |
|
|
PN 10 / PN 16 |
|
Delovanje ventila |
Upravljanje ročice za ročno krmiljenje pretoka/polžastega-gonila |
|
|
Pnevmatski četrtobratni rotacijski aktuator (enojno delujoča povratna vzmet / dvojno delujoča) |
|
|
Upravljanje z motornim električnim aktuatorjem (enofazno ali trifazno napajanje) |
|
Puščanje sedeža ventila |
Razred puščanja VI (brez puščanja) |

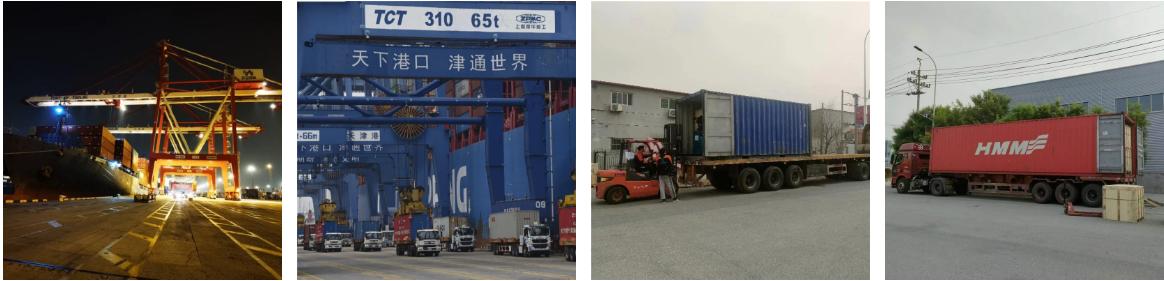

Pakiranje in pošiljanje izdelkov
pogosta vprašanja
