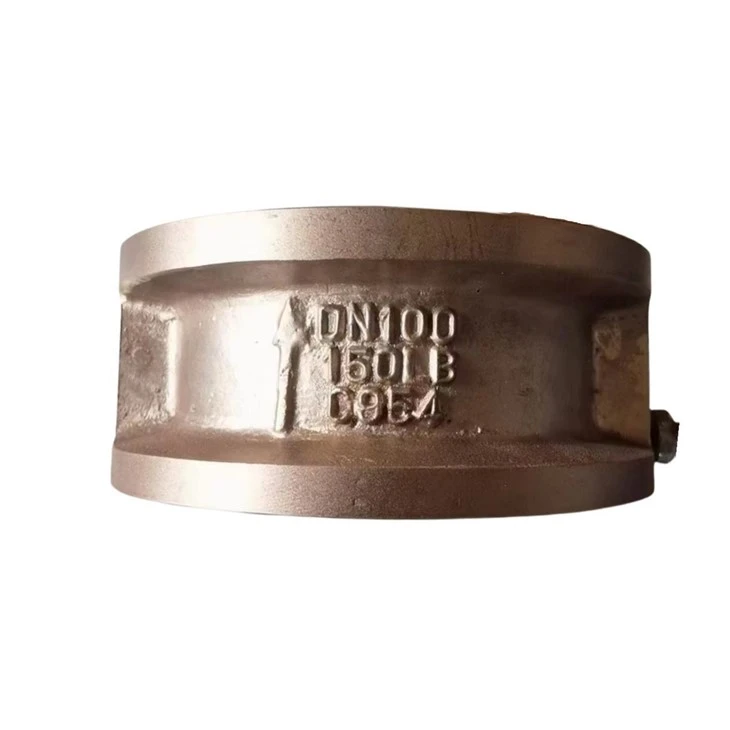

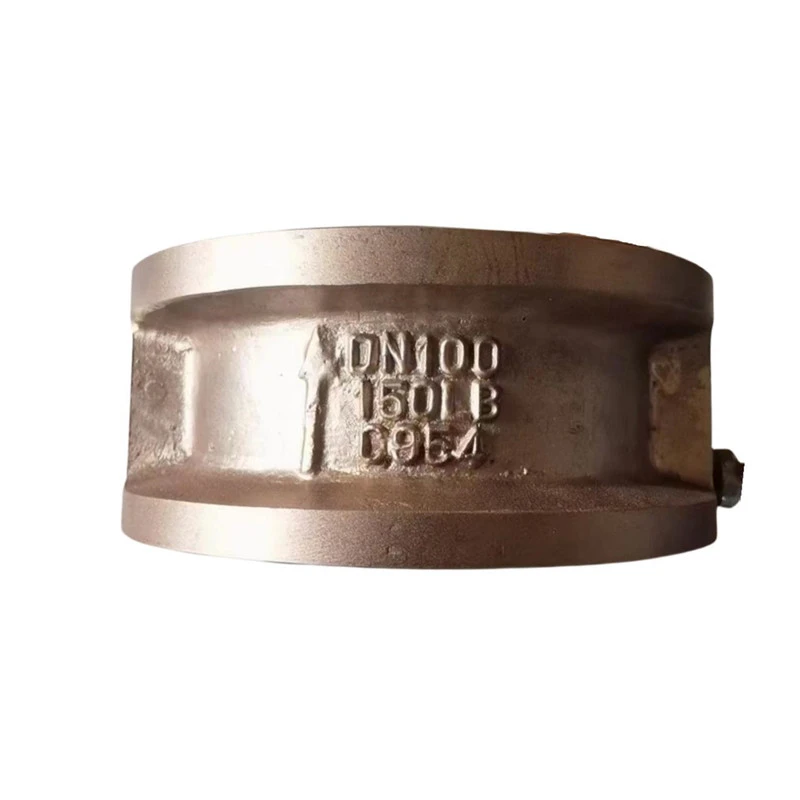

Kontrolni ventil z dvojno loputo

Ime izdelka: povratni ventil z dvojno loputo
Model: DH77X-10/16T
Mere: DN40-DN1000
Način povezave: Wafer
Delovni tlak: PN16, PN10, 150LB, 5K, 10K
Temperaturno območje: -10 stopinj -100 stopinj
Prevleka: Epoksi prevleka na fuzijski osnovi v skladu z ANSI/AWWA C550

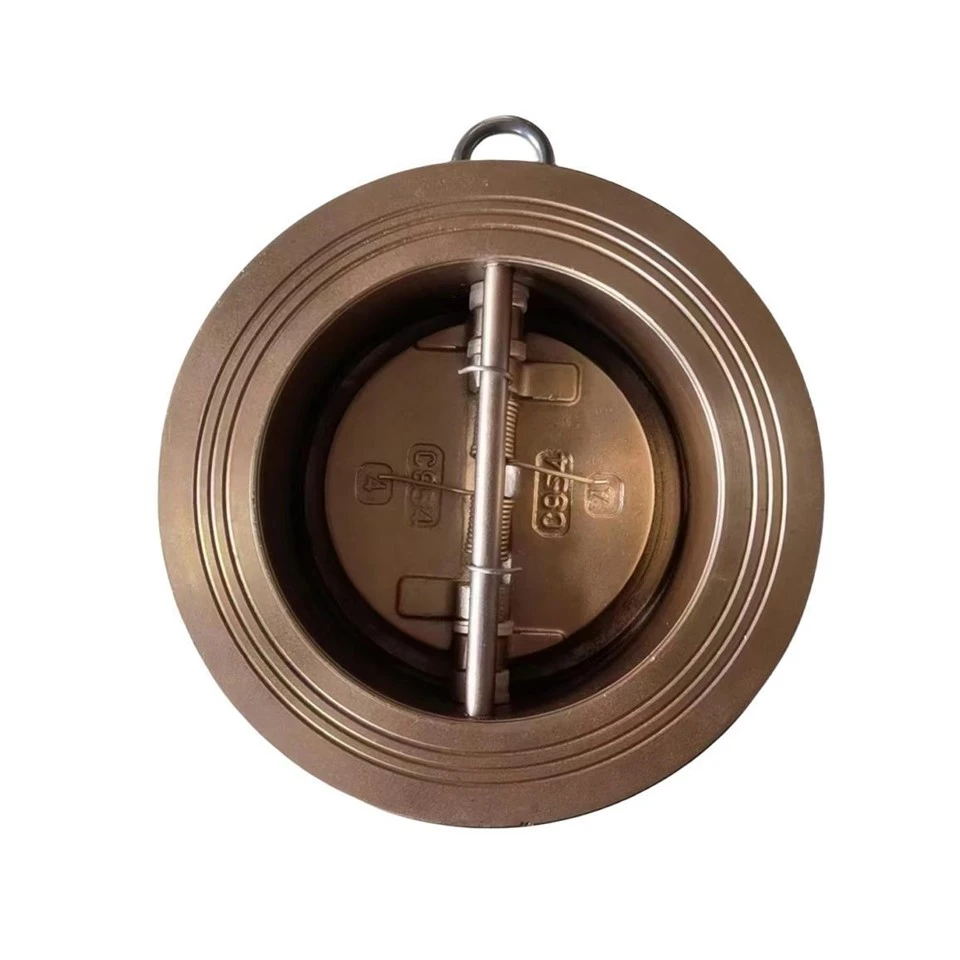

Strukturni diagram metuljastih povratnih ventilov je zelo preprost, v primerjavi z drugimi povratnimi ventili pa je tudi njihova strukturna dolžina zelo kratka. Nepovratni ventil z metuljem, znan tudi kot povratni ventil z metuljem, je povezan v obliki rezin. Plošča ventila je sestavljena iz dveh polkrožnih metuljastih plošč, ki sta povezani s steblom ventila in prisilno ponastavljeni z vzmetmi. Načelo delovanja metuljastega povratnega ventila je: ko medij teče skozi kanal telesa ventila, je tlak medija večji od sile vzmeti in dve metuljasti plošči se odpreta, ventil se odpre in medij teče; Ko medij preneha teči, se zaradi sile vzmeti obe plošči metulja prisilita, da se ponastavita in ventil se zapre, da prepreči povratni tok medija. Diagram strukture povratnega ventila Metulj nepovratni ventil, znan tudi kot povratni ventil z dvojnim diskom, njegova tesnilna površina je lahko izdelana iz materiala, odpornega na obrabo, ali obložena z gumo, s širokim spektrom uporabe in zanesljivim tesnjenjem. Zaporni ventili so avtomatski ventili, ki ne zahtevajo ročnega upravljanja. Ta vrsta ventila se običajno uporablja za čiste cevovode, pa tudi za industrijske, okoljske, čistilne in vodovodne instalacije za visoke stavbe, da se prepreči srednji povratni tok. Preprečite povratni tok medija.









1. Majhna velikost, majhna teža in kompaktna struktura.

2. Zanesite se na navor vzmeti, da se hitro zapre.

3. Lahko se namesti na vodoravne in navpične cevovode.

4. Varno in zanesljivo delovanje, z dobrim delovanjem proti motnjam.

5. Tesnjenje cevi z boljšim delovanjem tesnjenja lahko doseže ničelno puščanje pod statičnim tlakom.

6. Lepilna moč med gumo in ohišjem ventila je visoka, kar lahko učinkovito prepreči, da bi sedež ventila med uporabo padel.

7. Zgornja in spodnja prirobnica ter notranje stene ohišja ventila so obdelane s trdim filmom proti rjavenju, da se prepreči poškodba barvnega filma med postopkom vulkanizacije gume po škropljenju, pa tudi staranje gumijastega sedeža ventila, ki ga povzroči sekundarno visoke temperature.

8. Telo ventila je izdelano iz prahu epoksi smole, z močnim oprijemom in visoko udarno trdnostjo.

9. Zgornja in spodnja prirobnica sta zatesnjeni z vodnimi linijami za boljše tesnjenje.
