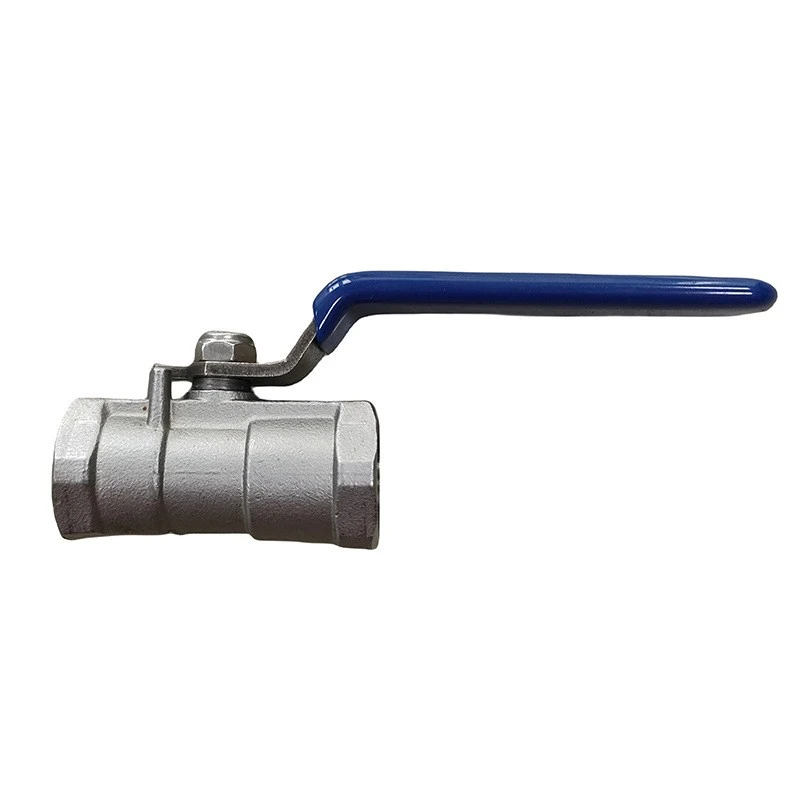

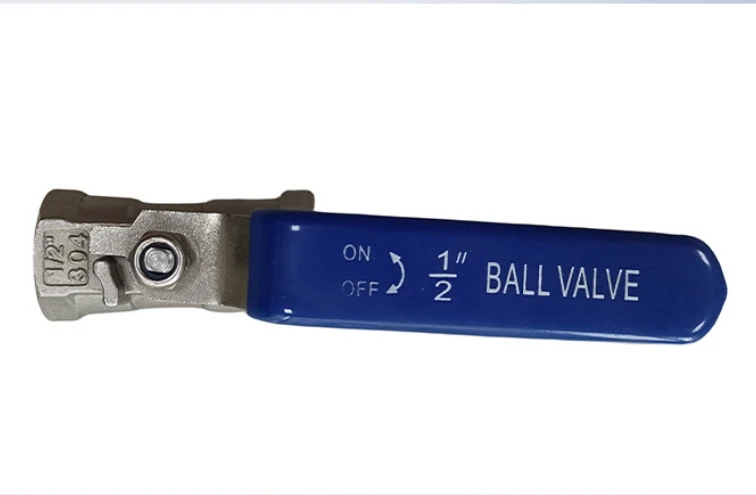

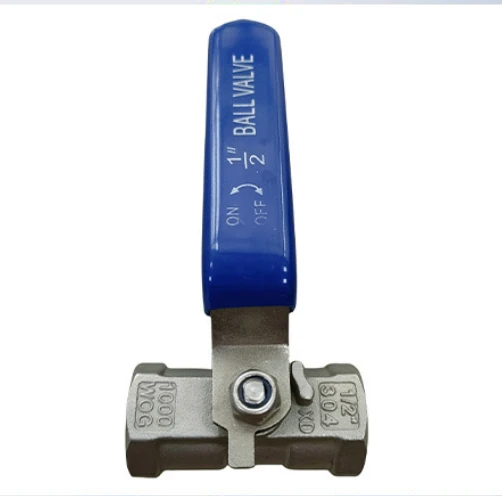

Kroglični ventil z navojem v enem kosu



Enodelni krogelni ventil z navojem je običajen industrijski ventil, ki se uporablja predvsem za prekinitev in nadzor tekočin v cevovodnih sistemih. Ima značilnosti kompaktne strukture, dobrega tesnjenja in enostavnega upravljanja.



»Eno-delni« te vrste ventila se nanaša na telo ventila, ki je kovano kot celota, z visoko trdnostjo in ni enostavno puščati; Izraz 'navoj z navojem' označuje, da je način njegove povezave notranji navojni vmesnik (kot so G, NPT in drugi standardi), ki ga je enostavno namestiti v cevovode z majhnim-premerom in je primeren za različna medijska okolja, kot so voda, nafta in plin.





Eno{0}}delno telo ventila:Telo ventila je v celoti kovano ali ulito, ne-snemljivo, brez vijakov in ima najbolj kompaktno strukturo.Navojna povezava:Oba konca imata notranji navoj za neposredno privijanje v cevovode, kar omogoča priročno namestitev.

Vklop/izklop vrtenja za 90 stopinj:Popolnoma odprt ali zaprt z vrtenjem ročaja za 90 stopinj, kar omogoča hitro delovanje.

Zmanjšana oblika izvrtine:Notranji kroglični prehod je običajno manjši od nominalnega premera cevi (npr. dejanska izvrtina približno DN20 za DN25).





Model	Q11F(Q – Krogelni ventil, 1 – Notranji navoj, 1 – Eno{3}}telo, F – Fluoroplastično tesnilo)
Nazivni premer	DN6 ~ DN100 (1/8" ~ 4")
Stopnja tlaka	PN1,6 ~ 4,0 MPa (16 ~ 40 kgf/cm²)
Temperaturno območje	-20 stopinj ~ 180 stopinj (PTFE tesnilo)
Telo ventila	Nerjaveče jeklo 304, 316, medenina
Pečat	PTFE (politetrafluoretilen)











• Kompaktna velikost in majhna teža, primerna za zaprte prostore.
• Brez zunanjih točk puščanja; integrirana struktura zagotavlja odlično neprepustnost.
• Nizki stroški in ekonomična cena.
• Hitra namestitev; navojna povezava ne zahteva varjenja.
• Nizek pretočni upor; skoraj naravnost-pretok v popolnoma odprtem položaju.





1. Vklop-nadzor za splošne medije, kot so voda, olje, plin, para itd.
2. Instrumenti, zračni kompresorji, mala oprema in domači/komercialni cevovodi.
3. Aplikacije, občutljive na stroške in prostor, z nizko pogostostjo vzdrževanja.
