Zaporni ventil

Kaj je zaporni ventil?

Zaporni ventil je vrsta ventila, ki nadzoruje pretok tekočine ali plina z uporabo zaporne ali klinaste plošče, da prepreči ali omogoči prehod tekočine. Zaporni ventili se običajno uporabljajo v industrijah, kot so nafta in plin, rudarstvo in čiščenje vode, kjer je treba nadzorovati velike količine tekočine ali plina. Običajno so zasnovani tako, da so popolnoma odprti ali popolnoma zaprti brez vmesnega položaja in se pogosto uporabljajo v aplikacijah z visokim tlakom in visoko temperaturo.

Prednosti vratnega ventila

Polna vrtina
Ena glavnih prednosti zasun je, da imajo polno izvrtino, kar pomeni, da se notranji premer ventila ujema s premerom cevovoda. To zagotavlja, da ni omejitev v pretoku tekočine, s čimer se zmanjša turbulenca in padec tlaka. Z drugimi besedami, zaporni ventili ponujajo minimalen upor proti pretoku.

Nizek padec tlaka
Zaporni ventili imajo zelo majhen padec tlaka, kar pomeni, da ne povzročijo bistvenega znižanja tlaka, ko tekočina prehaja skozi njih. To je pomembno pri aplikacijah, kjer je treba vzdrževati določeno raven tlaka, na primer v cevovodih, ki prenašajo nafto ali plin.

Tesen izklop
Zaporni ventili nudijo tesno zapiranje, kar pomeni, da lahko popolnoma ustavijo pretok tekočine v cevovodu. To je pomembno pri aplikacijah, kjer je treba za vzdrževanje ali popravila izolirati del cevovoda.

Enostaven za uporabo
Zaporni ventili so enostavni za upravljanje in ne zahtevajo veliko sile za odpiranje ali zapiranje. Upravljamo jih z vrtenjem ročaja ali kolesca, ki premika vrata navzgor ali navzdol. Zaradi tega so priljubljena izbira v aplikacijah, kjer je potrebno ročno upravljanje.

Dom 12 Na zadnji strani 1/2

Zakaj izbrati nas?

Visoka kvaliteta

Naši izdelki so izdelani ali izvedeni po zelo visokih standardih z uporabo najboljših materialov in proizvodnih procesov.

24-urna spletna storitev

Trudimo se, da se na vse pomisleke odzovemo v 24 urah, naše ekipe pa so vam vedno na voljo v nujnih primerih.

Kontrola kakovosti

Imamo strokovno osebje, ki spremlja proizvodni proces, pregleduje izdelke in zagotavlja, da končni izdelek ustreza zahtevanim standardom ravni kakovosti, smernicam in specifikacijam.

Bogate izkušnje

Naše izkušeno osebje, ki je predano strogemu nadzoru kakovosti in pozornemu servisu za stranke, je vedno na voljo za pogovor o vaših zahtevah in zagotovi popolno zadovoljstvo strank.

Vrste vratnih ventilov

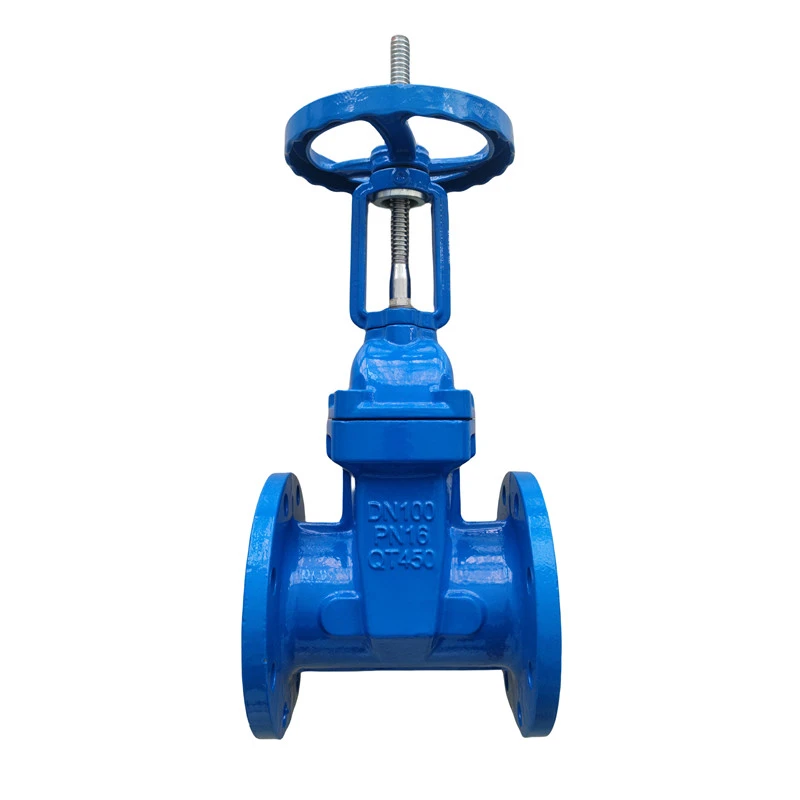

Zaporni ventil z dvigajočim steblom
Ta tip ventila ima steblo ventila, ki se med delovanjem ventila premika navzgor ali navzdol. To gibanje je vidno, zato je enostavno ugotoviti, ali je ventil odprt ali zaprt. Ta tip ventila se običajno uporablja v panogah, kot so obdelava vode, nafta in plin ter proizvodnja.
Nedvižni zaporni ventil
Ta vrsta ventila ima steblo ventila, ki se med delovanjem ventila ne premika navzgor ali navzdol. Namesto tega se steblo vrti, da odpre ali zapre ventil. Ventili z nedvižnim steblom se običajno uporabljajo v podzemnih aplikacijah, kjer ventil ni enostavno dostopen.
Trden klinasti zaporni ventil
Ta vrsta ventila ima trdna vrata, ki so zasnovana tako, da se tesno prilegajo med sedeža ventilov, da preprečijo puščanje. Masivni klinasti zaporni ventili se običajno uporabljajo v visokotlačnih aplikacijah in v industrijah, kot so nafta in plin, petrokemična industrija in proizvodnja električne energije.
Fleksibilni klinasti zaporni ventil
Ta tip ventila ima vrata, ki so zasnovana tako, da se rahlo upognejo, da zagotovijo tesno tesnjenje med sedeži ventilov. Fleksibilni klinasti ventili se običajno uporabljajo v aplikacijah, kjer sedeži ventilov niso popolnoma poravnani.

Material vratnega ventila

Zasuni so narejeni predvsem iz različnih kovin, kot so lito železo, ogljikovo jeklo, nerjavno jeklo in bron. Ti materiali zagotavljajo potrebno trdnost, vzdržljivost in odpornost proti koroziji, ki so potrebni za uporabo vratnih ventilov. Poleg kovin lahko zaporni ventili vključujejo tudi materiale, kot so guma, plastika ali keramika, odvisno od posebnih potreb uporabe.

Uporaba vratnega ventila

Naftna in plinska industrija
Zaporni ventili se obširno uporabljajo v naftni in plinski industriji zaradi svoje sposobnosti ravnanja s tekočinami pod visokim pritiskom in visoko temperaturo. Običajno se uporabljajo v cevovodih, rafinerijah in naftnih ploščadih. Zaporni ventili imajo prednost pred drugimi vrstami ventilov zaradi svojih vrhunskih tesnilnih sposobnosti, ki so bistvenega pomena za preprečevanje puščanja v nevarnih in visokotlačnih okoljih.
Čistilne naprave
Zaporni ventili se uporabljajo v čistilnih napravah za nadzor pretoka vode skozi cevovode. Uporabljajo se tudi v čistilnih napravah za nadzor pretoka odpadne vode. Zaporni ventili, ki se uporabljajo v čistilnih napravah, so pogosto izdelani iz materialov, ki so odporni proti koroziji in eroziji.
Močna generacija
Zasuni se uporabljajo v objektih za proizvodnjo električne energije, kot so jedrske elektrarne, termoelektrarne in hidroelektrarne. Uporabljajo se za nadzor pretoka vode, pare ter drugih plinov in tekočin skozi različne sisteme, ki proizvajajo elektriko.
Kemična industrija
Zaporni ventili se uporabljajo v obratih za kemično predelavo zaradi njihove sposobnosti ravnanja z jedkimi in abrazivnimi kemikalijami. Zagotavljajo zanesljiv in varen način za nadzor pretoka teh materialov skozi cevovode, reaktorje in drugo procesno opremo.

Postopek vratnega ventila

Priprava

Pred začetkom namestitve ventila je treba pripraviti vso potrebno opremo in orodja. To vključuje ventil, vijake, matice, tesnila, vreteno in aktuator, če je potrebno. Ventil je treba preveriti glede morebitnih poškodb ali okvar.

Montaža ventila

Nato je ventil nameščen na cevovod in pritrjen z vijaki in maticami. Tesnila so nameščena med ventilom in prirobnicami cevovoda, da zagotovijo tesno tesnjenje. Vrednosti navora za vijake in matice se preverijo, da se zagotovi, da so pravilno zategnjeni.

Testiranje

Po montaži ventila se testira njegovo pravilno delovanje. To vključuje odpiranje in zapiranje ventila, da se preveri njegovo gibanje in zagotovi, da ni zataknjen ali zataknjen.

Aktivacija

Če je ventil pritrjen s pogonom, se med tem korakom nastavi. Pogon je lahko ročni, pnevmatski ali električni. Pogon je povezan s steblom ventila, ki nadzoruje gibanje vrat.

Mazanje

Ventil se nato namaže, da se zagotovi nemoteno delovanje. To vključuje nanašanje maziva na steblo in druge gibljive dele ventila.

Končno testiranje

Ventil se nato znova preizkusi, da se zagotovi pravilno delovanje. Cikli odpiranja in zapiranja ventila se testirajo z uporabo aktuatorja, da se zagotovi, da potekajo gladko in da ne pride do ovir ali zagozditve.

Zagon

Končno se ventil zažene in začne delovati. Ventil je treba redno pregledovati, čistiti in mazati, da zagotovite njegovo pravilno delovanje in preprečite morebitne okvare.

Sestavni deli vratnega ventila

01/

Telo
Telo zapornega ventila je glavni del ventila. Zunanje ohišje vsebuje vse ostale dele ventila. Telo je običajno izdelano iz litega železa, brona ali nerjavečega jekla. Zasnovan je tako, da prenese visoke pritiske in temperature in je običajno pritrjen na cevovod z vijaki ali prirobnico.

02/

pokrov motorja
Pokrov motorja je pokrov, ki je nameščen na vrhu ohišja, da zapre steblo ventila in tesnilno tesnilo. Pokrov motorja je običajno privit na karoserijo in ga je mogoče odstraniti za dostop do stebla ventila. Pokrov motorja je zasnovan tako, da prenese visoke pritiske in temperature.

03/

Steblo ventila
Steblo ventila je drog, ki povezuje vrata z aktuatorjem. Steblo ventila je običajno izdelano iz nerjavečega jekla in ima navoj na dnu za povezavo z vrati. Zgornji del stebla ventila se razteza skozi pokrov motorja za povezavo z aktuatorjem.

04/

Vrata
Vrata so del ventila, ki nadzoruje pretok tekočine. Vrata so običajno izdelana iz litega železa ali jekla in so oblikovana tako, da se tesno prilegajo telesu ventila. Vrata so običajno klinaste oblike in jih je mogoče dvigniti ali spustiti za nadzor pretoka tekočine.

05/

Sedež
Sedež je del ventila, ki zagotavlja tesnjenje med vrati in telesom ventila. Sedež je običajno izdelan iz prožnega materiala, kot je guma ali teflon. Sedež je zasnovan tako, da zagotavlja tesno tesnjenje, ko so vrata v zaprtem položaju.

06/

Pogon
Aktuator je mehanizem, ki se uporablja za dvigovanje ali spuščanje vrat. Obstajata dve vrsti aktuatorjev, ki se običajno uporabljajo z zapornimi ventili: ročni in avtomatizirani. Ročni aktuatorji so običajno ročno vodena kolesa ali ročice, medtem ko so avtomatizirani aktuatorji običajno električni ali hidravlični motorji.

Vzdrževanje vratnega ventila

Preverite puščanje
Redno pregledujte ohišje ventila, uvodnico in steblo glede morebitnih znakov puščanja. Puščanje lahko povzroči okvaro ventila in povzroči resnejše težave. Če opazite puščanje, zategnite tesnilo ventila ali ga po potrebi zamenjajte.
Namažite ventil
Zaporni ventili imajo naležne površine, ki jih je treba redno mazati. Nanesite mazivo na drog in tesnilno tesnilo, da zagotovite nemoteno odpiranje in zapiranje ventila. Izogibajte se pretiranemu mazanju, saj lahko to povzroči, da je ventil preveč tesen ali povzroči izpihovanje tesnila.
Čiste komponente
Umazanija in ostanki se lahko sčasoma naberejo na komponentah ventila in povzročijo njihovo nepravilno delovanje. Redno čistite ohišje ventila, vrata in steblo, da odstranite vso umazanijo ali ostanke, ki so se nabrali. Uporabite neabrazivno čistilo, ki ne bo poškodovalo ventila.
Testirajte ventil
Ventil, ki se ne odpre ali zapre pravilno, lahko povzroči uhajanje tekočin ali plinov, kar povzroči poškodbe ali poškodbe. Ventil redno preverjajte, da zagotovite pravilno delovanje. Večkrat odprite in zaprite ventil ter poslušajte morebitne nenavadne zvoke.
Poskrbite za pravilno namestitev
Za pravilno delovanje morajo biti zaporni ventili pravilno nameščeni. Upoštevajte navodila proizvajalca in zagotovite, da je ventil nameščen v pravilni smeri. Nepravilna namestitev lahko povzroči okvaro ventila ali puščanje.

Previdnostni ukrepi zapornega ventila

Pravilna namestitev

Zaporne ventile je treba pravilno namestiti in poravnati, da se zagotovi optimalno delovanje. Ventil naj bo nameščen v navpičnem položaju, če je to mogoče, da preprečite kopičenje umazanije ali ostankov znotraj ventila. Prav tako mora biti ventil nameščen na mestu, ki je enostavno dostopno za vzdrževanje ali popravilo.

Izbira pravega ventila

Izbira pravega tipa zapornega ventila za določeno uporabo je ključnega pomena. Za zagotovitev pravilnega delovanja in dolge življenjske dobe je treba upoštevati material, velikost, stopnjo tlaka in druge specifikacije. Uporaba neustrezno dimenzioniranega ali ocenjenega ventila lahko povzroči prezgodnjo okvaro ali puščanje.

Redno vzdrževanje

Redno vzdrževanje in pregled sta potrebna za zagotovitev pravilnega delovanja in podaljšanje življenjske dobe ventila. Ventil je treba občasno pregledati glede znakov obrabe, korozije in poškodb tesnilnih površin. Tesnilo in vijake uvodnice je treba preveriti in po potrebi prilagoditi.

Izogibajte se pretirani sili

Uporaba prekomerne sile pri upravljanju zapornega ventila lahko povzroči poškodbe ventila ali njegovih komponent. Ventil je treba upravljati gladko in počasi, da preprečite poškodbe stebla ventila, vrat ali sedeža.

Pravilno mazanje

Pravilno mazanje komponent zapornega ventila je pomembno za preprečevanje obrabe in zmanjšanje trenja. Mazivo je treba nanašati v rednih intervalih, kot priporoča proizvajalec.

Izogibajte se pretiranemu zategovanju

Prekomerno zategovanje tesnila ventila ali vijakov uvodnice lahko poškoduje steblo ventila in njegovo tesnilo. Tesnilo je treba zategniti ravno toliko, da preprečite puščanje, vendar ne tako tesno, da bi povzročilo prekomerno trenje ali poškodbe.

Zavarujte ventil

Ventil mora biti pravilno pritrjen, da se prepreči premikanje ali premikanje med delovanjem. Nepravilno pritrjeni ventili lahko povzročijo poškodbe cevi ali drugih komponent in povzročijo prekomerno obremenitev ventila.

Kako namestiti zaporni ventil

Pripravite materiale
Pred namestitvijo vratnega ventila se prepričajte, da imate vsa potrebna orodja in materiale. To vključuje sam zaporni ventil, montažno strojno opremo in vsa potrebna lepila ali pritrdilne elemente. Pomembno je, da preverite priporočila proizvajalca za posebna orodja in materiale, saj se lahko razlikujejo glede na vrsto in znamko vratnega ventila.
Poiščite območje namestitve
Določite mesto, kjer bo nameščen zaporni ventil, in se prepričajte, da je območje čisto in brez smeti. Če zaporni ventil nameščate v cev, se prepričajte, da je cev čista in brez ovir ali blokad.
Sestavite zaporni ventil
Sestavite zaporni ventil tako, da poravnate ohišje ventila, pokrov motorja in sedeže. Privijte pokrov na ohišje ventila in se prepričajte, da je pokrov dobro pritrjen. Poravnajte sedeže telesa ventila in vstavite cev ali priključke v telo ventila.
Namestite zaporni ventil
Namestite zaporni ventil tako, da ga poravnate s cevjo ali priključki in ga postavite na želeno mesto. Pritisnite na zaporni ventil, da namestite sedeže in zagotovite, da je ventil pravilno nameščen. Uporabite potrebno lepilo ali pritrdilne elemente, da pritrdite zaporni ventil na svoje mesto, in se prepričajte, da je ventil vodoraven in navpičen.

Načelo delovanja zapornega ventila

Načelo delovanja zapornega ventila se nanaša na mehanizem, prek katerega uravnava pretok tekočine. Običajno je sestavljen iz telesa ventila, ročaja, sedeža in cevi ali pribora. Telo ventila je cilindrična lupina, v kateri je ventilski mehanizem, ročaj pa je klinast del, ki se uporablja za odpiranje in zapiranje ventila. Sedež je gumijast ali kovinski obroč, ki je nameščen v ohišju ventila in tvori tesnilo med ohišjem ventila in cevjo ali priključki.

Certifikati

Naša tovarna

Podjetje zavzema skupno površino več kot 3000 kvadratnih metrov. Obstaja več kot 50 zaposlenih in vse vrste odlične velike in srednje velike glavne proizvodne opreme ter glavne inšpekcijske in preskusne opreme in instrumentov.

pogosta vprašanja

V: Kakšen je namen vratnega ventila?

O: Zaporni ventil se običajno uporablja za popolno zaustavitev pretoka tekočine ali, v popolnoma odprtem položaju, zagotavljanje polnega pretoka v cevovodu. Tako se uporablja v popolnoma zaprtem ali popolnoma odprtem položaju. Zaporni ventil je sestavljen iz telesa ventila, sedeža in diska, vretena, uvodnice in kolesa za upravljanje ventila.

V: Kateri sta 2 vrsti zapornih ventilov?

O: Zaporne ventile lahko razdelimo na dve glavni vrsti: vzporedne in klinaste. Vzporedni zaporni ventili uporabljajo ravno zasun med dvema vzporednima sedežema, priljubljena vrsta pa je nožasti zasun, zasnovan z ostrim robom na dnu zapornic.

V: Kakšna je razlika med vrati in ventilom?

O: Zaporni ventili se uporabljajo za cevovode, večje od 2" medtem ko so cevovodi s krogličnimi ventili manj kot 2" najučinkovitejši. Zaporni ventil uporablja polno gibanje za 360 stopinj, da zapre pretok tekočine, medtem ko krogelni ventil zahteva najmanj gib od 90 stopinj, kar blokira pretok tekočine.

V: Kakšna je razlika med zapornim ventilom in zapornim ventilom?

O: Zaporni ventili se uporabljajo za nadzor pretoka tekočin in plinov. Pogosto se uporabljajo v cevnih sistemih za regulacijo pretoka vode ali drugih tekočin. Po drugi strani se zaporni ventili uporabljajo za zapiranje pretoka tekočin ali plinov. Pogosto se uporabljajo v nujnih primerih za hitro zaustavitev pretoka snovi.

V: Kako prepoznam zaporni ventil?

O: Vrata so lahko oblikovana kot klin, nož ali vzporednik. Fizično so zaporni ventili višji od krogelnih ventilov, ko so popolnoma odprti, vendar imajo manjšo dolžino. Premikanje vrat navzgor ali navzdol je preprosto vizualno prepoznati, saj ventili delujejo z dvižnim ali nedvižnim drogom.

V: Kateri je najpogosteje uporabljen zaporni ventil?

O: Trdni klini so najpogostejši zaradi svoje preprostosti in moči. Namestijo se lahko v kateri koli položaj, primerni so za skoraj vse tekočine in praktični za turbulentne tokove. Fleksibilni klinasti zaporni ventili se običajno uporabljajo v parnih sistemih.

V: Ali lahko zaporni ventil zmanjša tlak?

O: Zaporni ventili so opremljeni s kovinskimi zapornicami v obliki klina, ki jih je mogoče spustiti, da ustavijo pretok vode, in dvigniti, da se pretok nadaljuje. Ko je zapornica popolnoma potegnjena v ventil, se popolnoma umakne in omogoči, da voda teče skozi brez zmanjšanja tlaka.

V: Zakaj se imenuje zaporni ventil?

O: Zaporni ventil je najpogostejši ventil za vodovodne sisteme. Predstavlja linearno gibljivi zaporni ventil in ima funkcijo zaustavitve ali dopuščanja pretoka. Zaporni ventili so dobili ime po zapiralnem elementu, ki drsi v pretočni tok, da zagotovi zapiranje in zato deluje kot vrata.

V: Ali mora biti zaporni ventil popolnoma odprt?

O: Zaporni ventili imajo zasukljiv ročaj in se smejo uporabljati samo za popolno odpiranje dovoda vode ali popolno zapiranje dovoda vode. Uporaba teh ventilov za uravnavanje pretoka vode jih lahko obrabi. Čeprav so zanesljivi, so dovzetni za zataknitev v položaju "vklopljeno" ali "izklopljeno".

V: Kdo uporablja zaporne ventile?

O: Zaporni ventili se uporabljajo v številnih industrijskih aplikacijah, vključno z naftno in plinsko industrijo, farmacijo, proizvodnjo, avtomobilsko industrijo in pomorstvom. Zasuni z nedvižnim steblom so zelo priljubljeni na ladjah, v podzemnih aplikacijah ali kjer je navpični prostor omejen, ker ne zavzamejo dodatnega prostora.

V: Katere so tri vrste zapornih ventilov?

O: Podtipi vključujejo trdno zagozdo, prožno zagozdo in razcepljeno zagozdo. Najpogosteje se uporabljajo trdni klinasti ventili (ali navadni klinasti ventili). Pogosto so med najpreprostejšimi in najcenejšimi možnostmi, vendar nudijo dobro mehansko trdnost. Na splošno so primerni za skoraj vse vrste tekočih medijev.

V: Kako so nameščeni zaporni ventili?

O: Čeprav so lahko zaporni ventili nameščeni v različnih orientacijah okoli cevovoda, je prednostna orientacija, da je steblo nameščeno navpično. Namestitev na glavo ni priporočljiva. Pravilna montaža je bistvena za delovanje katerega koli ventila.

V: Kam namestite zaporni ventil?

O: To je najpogostejši način namestitve zapornih ventilov. Odrežite cev in namestite zaporni ventil na njen konec. To bo pomagalo zmanjšati pritisk, ki ga mora sistem vzdržati. To je zato, ker bo zaporni ventil uporabljen samo za zapiranje konca cevovoda.

V: Kako izgleda zaporni ventil?

O: Zaporni ventil se v bistvu uporablja v cevovodih za tekočino za nadzor pretoka tekočine. V zapornem ventilu bo ena vratca ali klin, ki bo nadzoroval pretok tekočine. Oblika zapornice ali klina zapornega ventila bo vrsta ravne krožne plošče ali pravokotne plošče.

V: Ali se zaporni ventil obrača desno ali levo?

O: Pravilen način za odpiranje zapornega ventila je nežno obračanje ročaja v nasprotni smeri urinega kazalca (v levo), ne da bi pri tem uporabili pretirano silo – ročaja ne 'sunkovito' obrnite. Tipičen 1-palčni glavni krmilni ventil za vodovod bo potreboval približno šest polnih obratov, da se popolnoma odpre. Nehajte vrteti takoj, ko začutite kakršen koli upor.

V: Kje se v hiši uporablja zaporni ventil?

O: V domu se zaporni ventili (kot so ti) običajno ne uporabljajo. Precej pogostejši so v industrijskem sektorju. Vendar pa je zaporne ventile mogoče občasno videti v glavnem zapornem ventilu za vodo doma ali zunanji vodni pipi.

V: Ali so vsi zaporni ventili polno odprti?

O: Po zasnovi imajo zaporni ventili odprtine s polnimi vrati. To pomeni, da je velikost odprtine ventila enaka notranjemu premeru priključne cevi. Zaporni ventili s polno izvrtino omogočajo prost pretok tekočine brez ovir in brez padca tlaka v cevovodu.

V: Kakšen mora biti tlak zapornega ventila?

O: Glavni namen zapornega ventila je zapreti pretok tekočin v sistemu. Ventil je zasnovan tako, da je v popolnoma odprtem ali popolnoma zaprtem položaju. Primeren je za uporabo pri nizkem tlaku, nazivni tlak pa je lahko do 150 PSI delovnega tlaka.

V: Kako vzdržujete zaporni ventil?

A: Namažite navoje stebla zapornega ventila in matico stebla, da zmanjšate trenje, obrabo in olajšate odpiranje/zapiranje. Za mazanje uporabite pištolo za mazanje. Tesnilo ventila prilagodite vsak mesec ali po priporočilu proizvajalca.

V: Kakšna je razlika med zapornim ventilom in dušilnim ventilom?

O: Dušilni ventili so vrsta regulacijskega ventila, ki se večinoma uporablja v vrtinah za pridobivanje nafte in plina za nadzor pretoka tekočin iz vrtin, ki se proizvajajo. Zaporni ventil nadzoruje pretok medija z dvigovanjem zapornic (odprta) in spuščanjem zapornic (zaprta).
