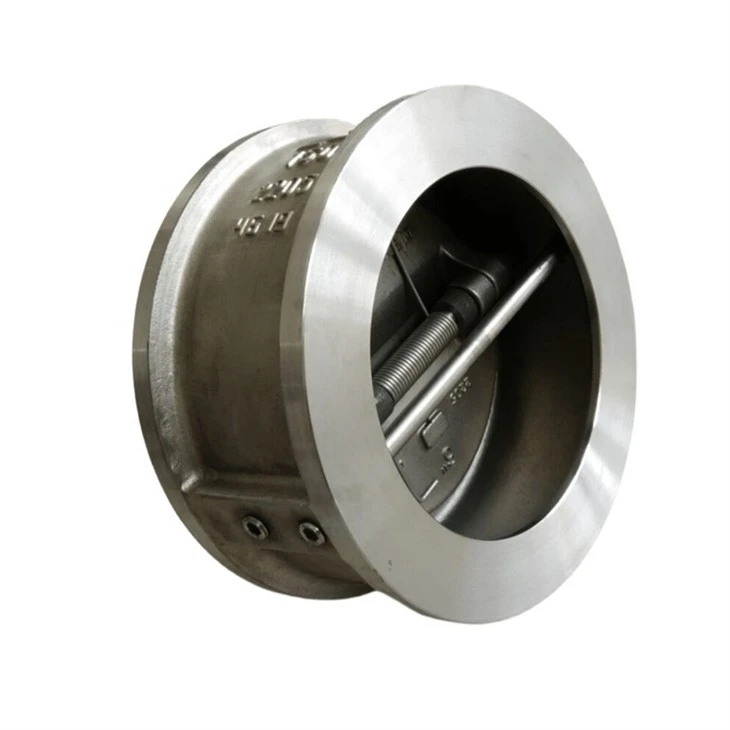

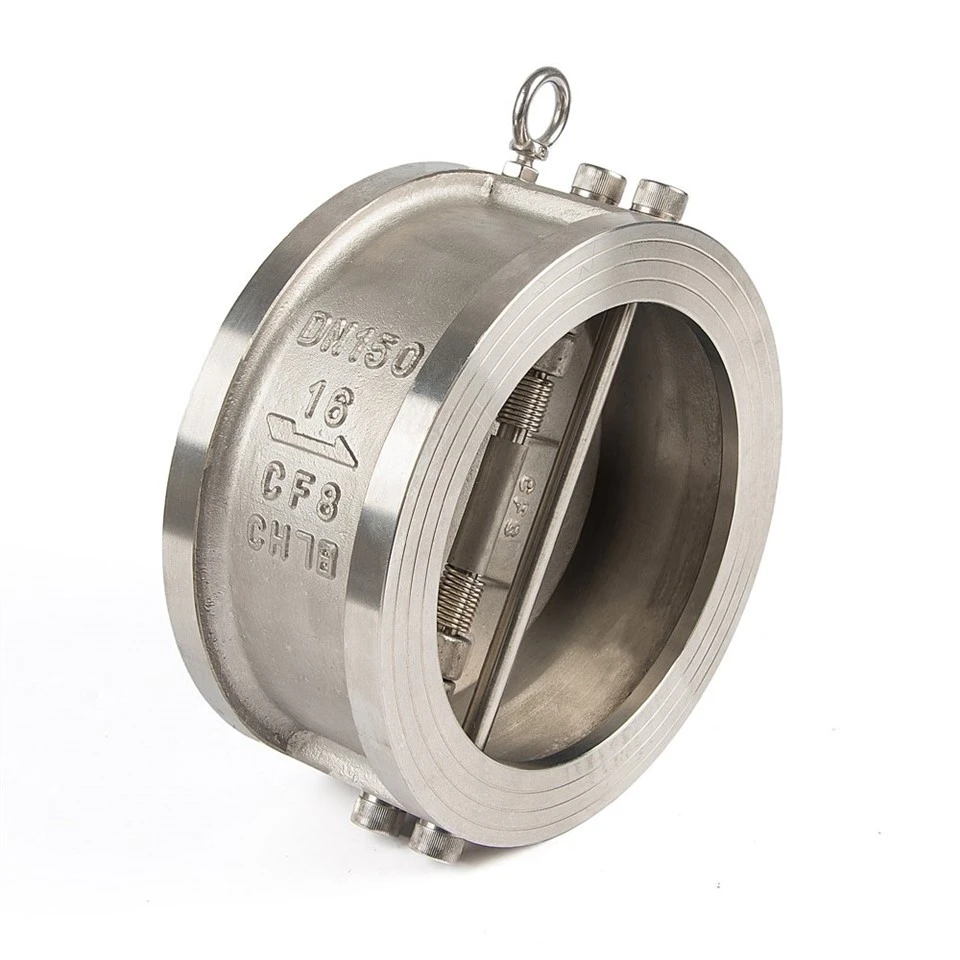

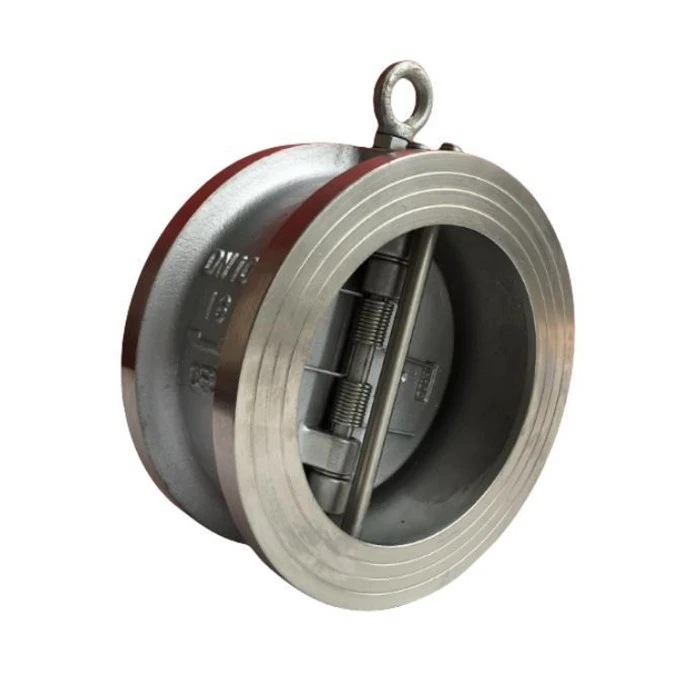

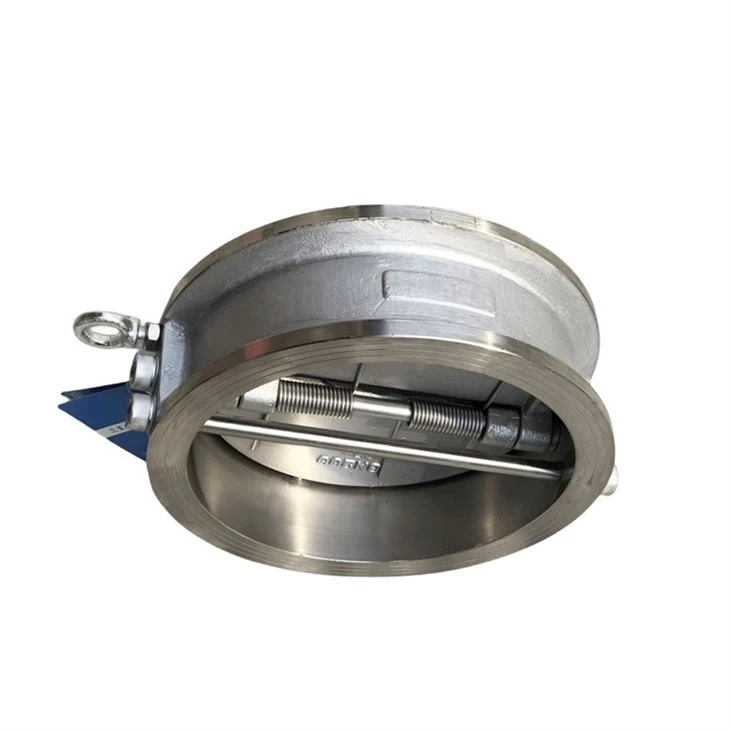

Nepovratni povratni ventil iz nerjavečega jekla

Ime izdelka: povratni ventil iz nerjavečega jekla
Model: DH77X-10/16P
Mere: DN40-DN1000
Način povezave: Wafer
Delovni tlak: PN16, PN10, 150LB, 5K, 10K
Temperaturno območje: -10 stopinj -100 stopinj
Prevleka: Epoksi prevleka na fuzijski osnovi v skladu z ANSI/AWWA C550





Nepovratni ventil iz nerjavečega jekla je prav tako povratni ventil z vrtljivim delovanjem, vendar gre za ventil z dvojno ploščo, ki se zapre pod delovanjem vzmeti. Tekočina od spodaj navzgor potisne kolut ventila, da se odpre. Ventil ima preprosto strukturo in je vpet med dve prirobnici, z majhno celotno velikostjo in majhno težo.

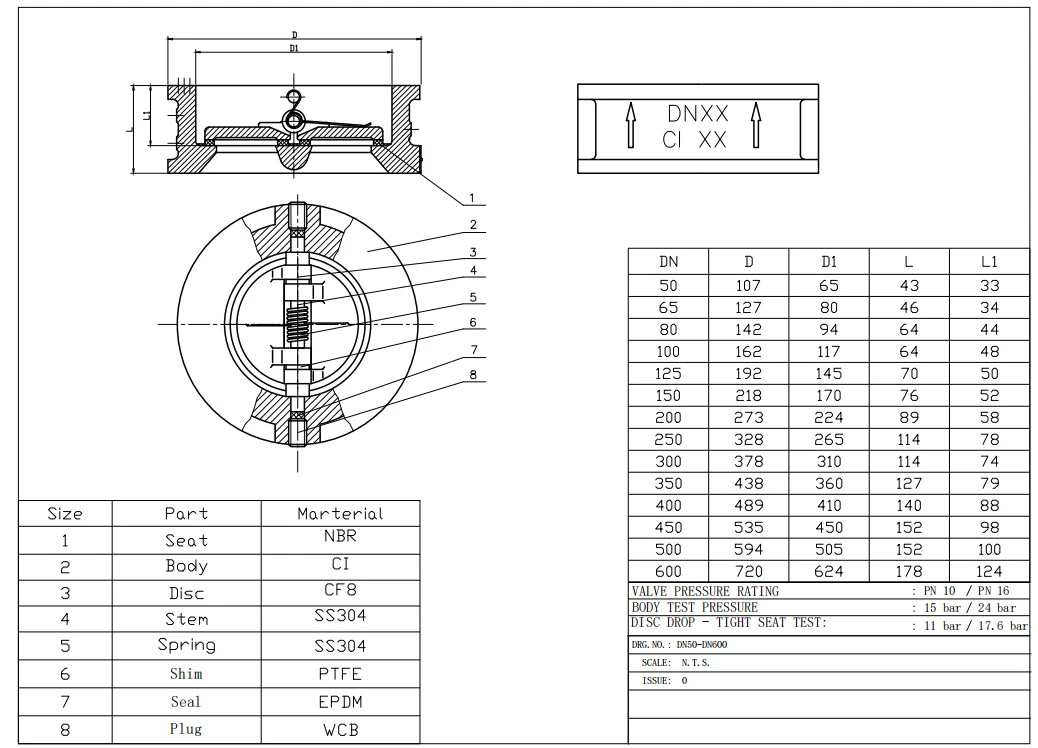

Nepovratni ventil iz nerjavečega jekla ima dva vzmetena diska v obliki črke D, nameščena na gredi rebra čez skoznjo luknjo ventila. Ta struktura skrajša razdaljo, na kateri se premakne težišče diska ventila. V primerjavi z zasučnimi protipovratnimi ventili z enim diskom enake velikosti ta struktura prav tako zmanjša težo diska ventila za 50 %. Zaradi uporabe vzmeti se ta ventil zelo hitro odzove na povratni tok.









1. Lahka struktura dvojnega diska nepovratnih ventilov iz nerjavečega jekla omogoča učinkovitejše tesnjenje sedeža in delovanje.
2. Funkcija vzmeti z dolgo roko nepovratnih ventilov iz nerjavečega jekla omogoča, da se plošča ventila odpre in zapre brez trenja, vzmet pa neodvisno zapre ploščo ventila (DN150 in več).
3. Podporni tulec tečaja nepovratnega metuljastega ventila iz nerjavečega jekla zmanjša trenje in minimizira pojav vodnega udara, ko ga ustavi neodvisen disk ventila (večji premer).
4. V primerjavi z običajnimi nihajnimi povratnimi ventili imajo povratni ventili iz nerjavečega jekla robustnejšo, lažjo, manjšo, učinkovitejšo in cenejšo strukturo. Ta ventil ustreza standardom API 594. Pri večini velikosti je strukturna dolžina tega ventila le 1/4 običajnega ventila, njegova teža pa je 15 % do 20 % teže običajnega ventila. Zato je tudi cenejši od nihajnega povratnega ventila. Lažje ga je tudi namestiti.
5. Nepovratni ventil iz nerjavečega jekla ima tudi posebne strukturne značilnosti, zaradi česar je visoko zmogljiv povratni ventil brez udarcev. Te lastnosti vključujejo odpiranje brez čiščenja, večina velikosti ventilov, opremljenih z neodvisnimi vzmetnimi strukturami, in neodvisen sistem podpore diska. Nekaterih od teh lastnosti povratni ventili nimajo. Protipovratni ventil z dvojno ploščo je lahko zasnovan tudi kot dvignjeno uho in podaljšano telo ventila z dvojno prirobnico.
