Metuljaste ventile je mogoče razvrstiti na različne načine glede na različne dimenzije, kot so struktura, tesnilna zmogljivost in način aktiviranja. Tri najpogostejše klasifikacije in njihove ustrezne vrste so naslednje:
1, Razvrstitev po vrsti tesnjenja (ena najpomembnejših kategorij)
•Metuljasti-ventili z mehkim tesnilom
￮Tesnilni par je sestavljen iz elastičnega materiala (kot je guma, teflon itd.) in kovine. Tesnjenje se doseže z deformacijo elastičnega materiala,kar ima za posledico odlično tesnjenje(puščanje je običajno manjše ali enako 0,01 %). Primerni so za uporabo z ne-korozivnimi mediji, kot so voda, zrak in olje, vendar z visokimi zahtevami glede puščanja.
￮Slabosti: omejena temperaturna in tlačna odpornost (gumijasta tesnila imajo običajno temperaturno odpornost manjšo ali enako 120 stopinj, teflonska manjša ali enaka 200 stopinj) in so dovzetna za korozijo zaradi medijev, kot so močne kisline in alkalije.
•Metuljasti-ventili s trdim tesnilom
￮Tesnilni par je sestavljen iz kovine in kovine (kot sta nerjavno jeklo in lito jeklo). Natančna obdelava zagotavlja tesno prileganje med tesnilnimi površinami. Ponujajo močno temperaturno in tlačno odpornost (temperature do 425 stopinj in tlake do PN40 in višje), zaradi česar so primerni za uporabo pri visoki-temperaturi, visokem-tlaku in korozivnih medijih, kot so para, odplake ter kisle in alkalne raztopine. Slabosti: Učinkovitost tesnjenja je nekoliko slabša od mehkih tesnil (puščanje je običajno manjše ali enako 0,1 %) in potrebna je večja natančnost obdelave.
2, Razvrstitev po strukturnem tipu (na podlagi metode povezave diska)
• Metuljasti ventil s sredinskim tesnilom
￮Os vrtenja diska se nahaja na srednji črti poti toka. Ko je zaprt, se disk popolnoma dotakne sedeža ventila in tako doseže tesnjenje. Ta preprosta zgradba in nizki stroški so koristni, a ker je plošča izpostavljena znatnim udarnim silam medijev, je primerna za cevi z nizkim-tlakom in majhnim{3}}premerom (običajno DN manj kot ali enako 200 mm), kot so vodovodne in drenažne cevi za stanovanjske objekte.
• Ekscentrični metuljasti ventili
￮Vrtljiva os diska je zamaknjena od središča in je na voljo v različnih ekscentričnih konfiguracijah (kot so enojni, dvojni in trojni ekscentrični):
￮Enojni ekscentrični: os je zamaknjena od tesnilne površine, kar zmanjša trenje med diskom in sedežem ter podaljša življenjsko dobo. Primerno za srednje in nizkotlačne aplikacije.
￮Dvojni ekscentrik: os je zamaknjena od središča in tesnilne površine, kar dodatno zmanjša trenje in olajša odpiranje in zapiranje. Široko uporaben.
￮Trojni ekscentrični: Na podlagi dvojne ekscentrične konfiguracije je dodan kotni odmik, da se doseže odpiranje in zapiranje "brez trenja" med diskom in sedežem. To je običajna zasnova metuljastih ventilov s-trdim tesnilom in je primerna za visok-tlak, visoko-temperaturo in velik-premer
cevovodov (DN večji ali enak 300 mm).
3, Razvrstitev po metodi pogona (na podlagi metode delovanja)
￮Ročno upravljanje prek ročnega kolesa, ročaja ali polžastega mehanizma. Odlikujejo jih preprosta struktura in nizki stroški, zaradi česar so primerni za aplikacije z majhnim-premerom in nizko{2}}frekvenčnostjo (kot so vzdrževanje majhnih cevovodov in civilni ventili).

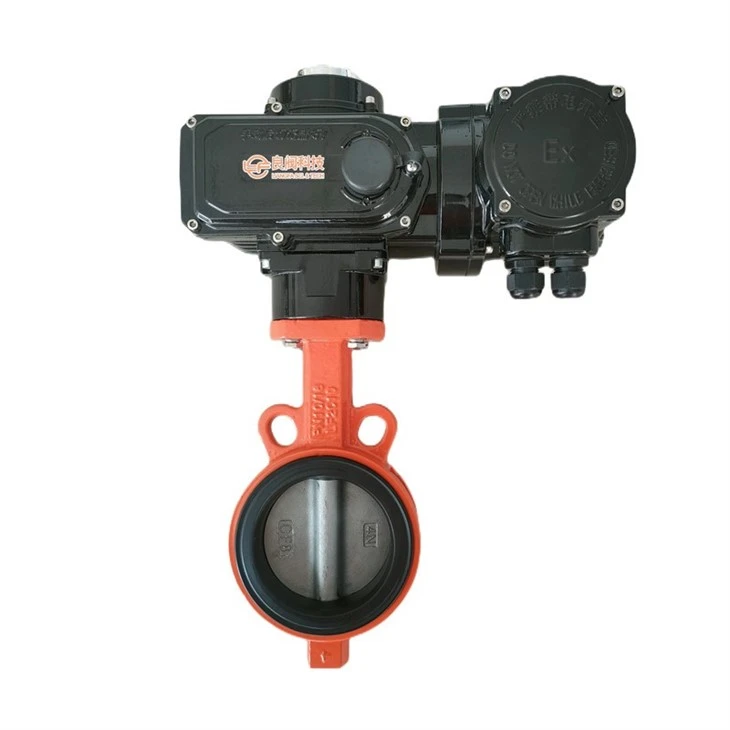

￮Poganja jih električni aktuator (motor-gnana prestava/turbina), omogočajo daljinsko upravljanje in avtomatizirano delovanje, nudijo visoko natančnost (zmožnost uravnavanja pretoka) in so primerni za velike cevovode in avtomatizirane sisteme (kot so industrijske proizvodne linije in komunalni sistemi za oskrbo z vodo).
￮Poganja jih pnevmatski aktuator (pogon-valj), ponujajo hiter odziv (kratek čas odpiranja in zapiranja) in so primerni za vnetljiva in eksplozivna okolja (brez nevarnosti iskrenja) ali pogoje, ki zahtevajo hitro preklapljanje (kot je zasilna zaustavitev kemičnih cevovodov).
Poleg treh zgoraj omenjenih kategorij lahko dušilne lopute kategoriziramo tudi po kalibru (majhni/srednji/veliki) in materialu (lito železo, nerjavno jeklo itd.). Izbira vrste v dejanski uporabi mora temeljiti na značilnostih medija, tlaku in temperaturi ter operativnih zahtevah.
